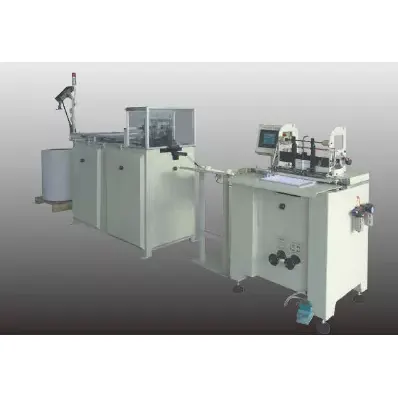

La macchina per la formatura e la rilegatura del pettine a doppio anello è applicabile a filo rivestito in nylon, filo stagnato e filo zincato che forma e rilega per quaderno, quaderno e calendario.
La macchina per la formatura e la rilegatura del pettine a doppio anello è applicabile a filo rivestito in nylon, filo stagnato e filo zincato. Prodotti di alta qualità e nessun danno nello strato rivestito del filo.
È possibile produrre bobine di dimensioni diverse nello stesso passo sostituendo lo stampo di formatura Passo preciso, forma standard Funzionamento affidabile, elevata versatilità.

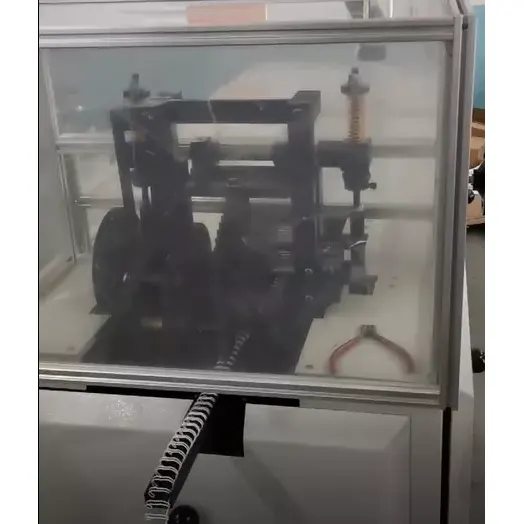

Il filo viene trafilato da un barile o da una bobina e l'eventuale torsione viene eliminata mediante rulli rettificatori, ulteriori rulli raddrizzano il filo e lo alimentano nella prima stazione di formatura. Una croce tortuosa e una ruota a stella trasformano il filo in una linea a zig-zag. Attraverso un canale di trasporto il filo a zig-zag entra nella seconda stazione di formatura dove la rilegatura viene pre-arrotondata e la forma completata. Il canale di trasporto allungato consente una rotazione della rilegatura di 180°. Questo è importante per l'avvolgimento individuale degli elementi di rilegatura. All'esaurimento, un contatore legge il numero di spire prodotte.

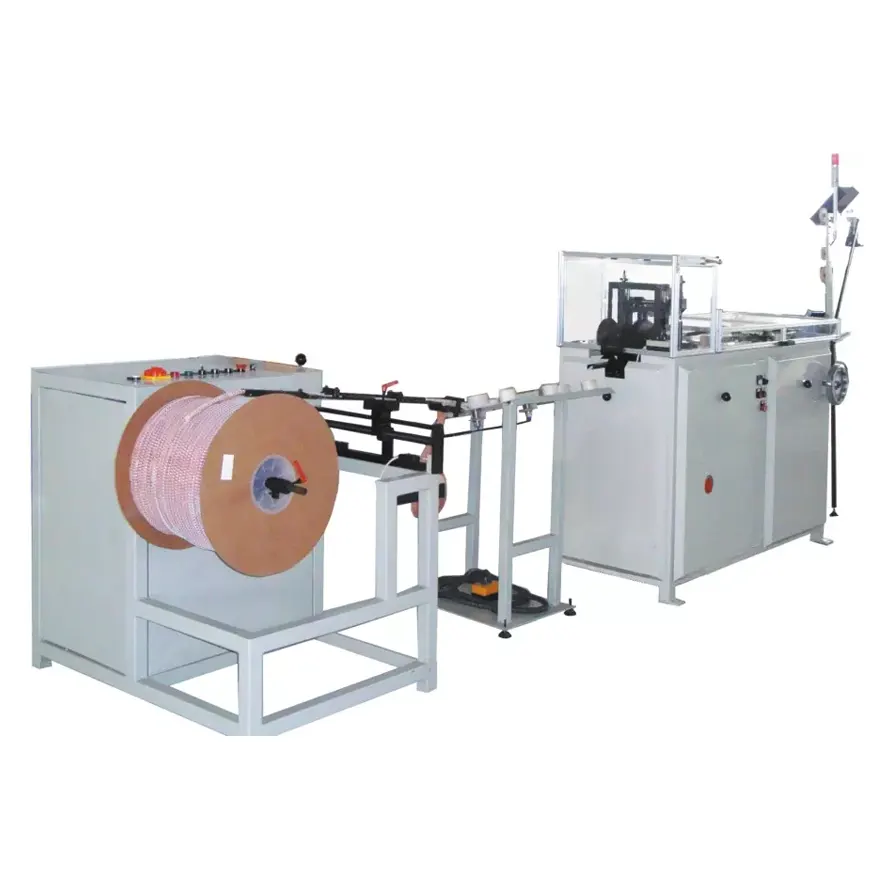

Avendo lo stesso passo e utilizzando parti aggiuntive, Twin Ring Wire Comb Forming Machine può essere regolata su diversi diametri nella stessa gamma. In questo caso l'Avvolgitrice è collegata direttamente alla Formatrice. Contemporaneamente viene anche avvolta una striscia di carta senza fine per separare i fili di legatura.
Misurare |
Pece |
Sfondo (mm) |
Filo stagnato (mm) |
Diametro filo (mm) |
Spessore rilegatura (mm) |
RilegaturaPagina (pagina) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
5/16 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
7/16 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
9/16 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Velocità |
|
350-550 Loop/min |
Potere totale |
Macchina formatrice |
0,75Kw |
Potere totale |
Bobinatrice |
0,37Kw |
Potere totale |
Macchina per il taglio della carta |
0,25Kw |
Dimensione |
Macchina formatrice |
2400*650x1700mm |
Dimensione |
Bobinatrice |
1300*1000*1200 mm |
Dimensione |
Macchina per il taglio della carta |
600x500*1400mm |
